Diffusil®-UV
Diffusil®-UV repräsentiert die Materialqualität mit der höchsten chemischen Reinheit und der besten optischen Homogenität aus der Diffusil®-Familie.
Für die Herstellung kommen ausschließlich synthetisch generierte Rohstoffe höchster Reinheit und eine einzigartige Fertigungstechnologie zum Einsatz. Diffusil®-UV weist eine monomodale Größenverteilung von winzigen Gasbläschen mit rund 4µm Durchmesser im Material auf. Diese wirken mit ihrer fast perfekten Kugelform als ideale optische Streuzentren und sorgen für eine nahezu lambertsche Streucharakteristik. Menge und Größe der Gasbläschen im Material können an die Kundenbedürfnisse angepasst werden.
Das Material ist ideal für den Einsatz als optischer Diffusor in einem weiten Wellenlängenbereich von UV- bis IR-Strahlung geeignet.
Für die Herstellung kommen ausschließlich synthetisch generierte Rohstoffe höchster Reinheit und eine einzigartige Fertigungstechnologie zum Einsatz. Diffusil®-UV weist eine monomodale Größenverteilung von winzigen Gasbläschen mit rund 4µm Durchmesser im Material auf. Diese wirken mit ihrer fast perfekten Kugelform als ideale optische Streuzentren und sorgen für eine nahezu lambertsche Streucharakteristik. Menge und Größe der Gasbläschen im Material können an die Kundenbedürfnisse angepasst werden.
Das Material ist ideal für den Einsatz als optischer Diffusor in einem weiten Wellenlängenbereich von UV- bis IR-Strahlung geeignet.

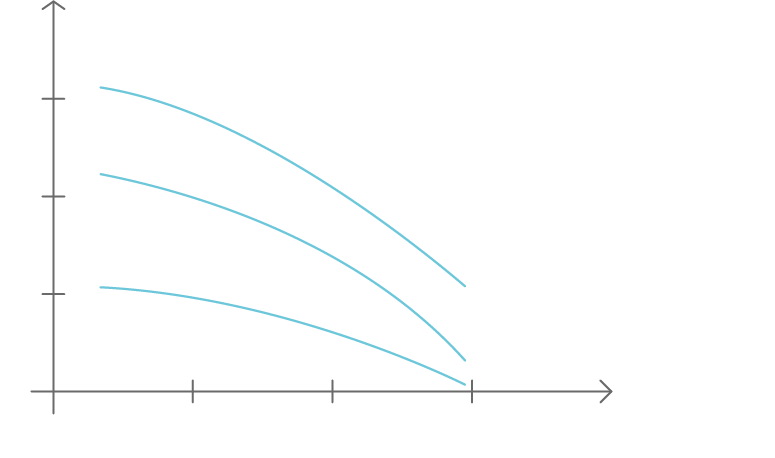

Optische Transmission verschiedener Diffusil®-UV-Materialien in Abhängigkeit von der Probendicke
Darstellung der Transmission unserer verschiedenen UV-Materialien in Abhängigeit zur Wellenlänge.
Thermische Eigenschaften
| Wärmeleitfähigkeit | |||||||
|---|---|---|---|---|---|---|---|
| Temperatur in °C | 20 | 100 | 200 | 400 | 600 | ||
| Wärmeleitfähigkeit W / m*K | 1,29 | 1,32 | 1,37 | 1,43 | 1,47 | ||
| Wärmeleitfähigkeit | |||||||
|---|---|---|---|---|---|---|---|
| Temperatur in °C | Wärmeleitfähigkeit W / m*K | ||||||
| 20 | 1,29 | ||||||
| 100 | 1,32 | ||||||
| 200 | 1,37 | ||||||
| 400 | 1,43 | ||||||
| 600 | 1,47 | ||||||
| Wärmeausdehnungskoeffizient: | 5.5 x 10-7 K-1 (20 °C – 500 °C) |
| Erweichungspunkt: | 1.610 °C |
| max. Arbeitstemperatur, kurzfristig: | 1.200 °C |
| max. Arbeitstemperatur, langfristig: | 1.000 °C |
| Wärmeausdehnungskoeffizient: |
| 5.5 x 10-7 K-1 (20 °C – 500 °C) |
| Erweichungspunkt: |
| 1.610 °C |
| max. Arbeitstemperatur, kurzfristig: |
| 1.200 °C |
| max. Arbeitstemperatur, langfristig: |
| 1.000 °C |
Chemische Eigenschaften
Durch den Einsatz von hochreinen, synthetisch erzeugten Rohstoffen und nachgelagerte Reinigungsschritte im Fertigungsablauf, erreicht Diffusil®-UV höchste chemische Reinheit sehr geringem OH-Gehalt. Die typischen Spurenverunreinigungen dieser Materialqualität sind nachfolgend aufgezeigt:
| Spurenverunreinigungen [ppm / Gewicht] | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Al | Ca | Cu | Fe | K | Li | Mg | Na | Ti | Zr |
| < 0,15 | < 0,05 | < 0,02 | < 0,05 | < 0,05 | < 0,02 | < 0,02 | < 0,05 | < 0,05 | < 0,02 |
| Spurenverunreinigungen [ppm / Gewicht] | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Al | < 0,15 | ||||||||
| Ca | < 0,05 | ||||||||
| Cu | < 0,02 | ||||||||
| Fe | < 0,05 | ||||||||
| K | < 0,05 | ||||||||
| Li | < 0,02 | ||||||||
| Mg | < 0,02 | ||||||||
| Na | < 0,05 | ||||||||
| Ti | < 0,05 | ||||||||
| Zr | < 0,02 | ||||||||
| OH-Gehalt: | < 0,2 ppm / Gewicht |
| Säurebeständigkeit: | gem. Klasse 1; DIN 12 116 |
| Alkalibeständigkeit: | gem. Klasse 1; DIN 52 332 |
| OH-Gehalt: |
| <0,2 ppm / Gewicht |
| Säurebeständigkeit: |
| gem. Klasse 1; Din 12 116 |
| Alkalibeständigkeit: |
| gem. Klasse 1; DIN 52 322 |
Physikalische Eigenschaften
| Dichte: | 2,05 - 2,19 g / cm³ (abhängig von gewählter Opazität) |
| Porosität: | 0,5 - 7 % geschlossene Porosität (abhängig von gewählter Opazität) |
| Blasengröße: | 3 - 4 µm Durchmesser |
| Elastizitätsmodul: | 50 - 54 kN / mm² |
| Biegefestigkeit (3-Punkt): | 80 - 84 N / mm² |
| Dichte |
| 2,05 - 2,19 g / cm³ (abhängig von gewählter Opazität) |
| Porosität: |
| 0,5 - 7 % geschlossene Porosität (abhängig von gewählter Opazität) |
| Blasengröße: |
| 3 - 4 µm Durchmesser |
| Elastizitätsmodul: |
| 50 - 54 kN / mm² |
| Biegefestigkeit (3-Punkt): |
| 80 - 84 N / mm² |
Optische Eigenschaften
Die äußerst homogen verteilten Gasbläschen im Material erzeugen das opake Aussehen von Diffusil®-UV. Sie sind verantwortlich für ein nahezu lambertsches Streulichtverhalten des Materials. Standardmäßig bietet IQS Diffusil®-UV durch Änderung der Bläschenanzahl in vier verschiedenen Opazitäten mit verändertem Streulichtverhalten an:
Diffusil®-UV300: rd. 300 Millionen Blasen / cm³
Diffusil®-UV500: rd. 500 Millionen Blasen / cm³
Diffusil®-UV1000: rd. 1.000 Millionen Blasen / cm³
Diffusil®-UV2000: rd. 2.000 Millionen Blasen / cm³
Die hohe Reinheit von Diffusil®-UV und das Fehlen von OH-Gruppen im Glas führen zu einer gleichmäßig hohen Transmission ohne störende optische Absorptionsbanden.
Diffusil®-UV300: rd. 300 Millionen Blasen / cm³
Diffusil®-UV500: rd. 500 Millionen Blasen / cm³
Diffusil®-UV1000: rd. 1.000 Millionen Blasen / cm³
Diffusil®-UV2000: rd. 2.000 Millionen Blasen / cm³
Die hohe Reinheit von Diffusil®-UV und das Fehlen von OH-Gruppen im Glas führen zu einer gleichmäßig hohen Transmission ohne störende optische Absorptionsbanden.
Elektrische Eigenschaften
| Dielektrizitätskonstante | Elektrischer Widerstand |
|---|---|
| 3,70 (20 °C 1· 106 Hz) | 1 x 1018 Ω • cm (20 °C) |
| 3,77 (23 °C 9 · 108 Hz) | 1 x 1010 Ω · cm (400 °C) |
| 3,81 (23 °C 3 · 1010 Hz) | 6,3 x 106 Ω · cm (800 °C) |
| Dielektrizitätskonstante | Elektrischer Widerstand |
|---|---|
| 3,70 (20 °C 1· 106 Hz) | 1 x 1018 Ω • cm (20 °C) |
| 3,77 (23 °C 9· 108 Hz) | 1 x 1010 Ω • cm (400 °C) |
| 3,81 (23 °C 1· 1010 Hz) | 6,3 x 106 Ω • cm (800 °C) |
